(1) 제품설명

새롭게 개선된 SGL사의 Sigracet 탄소섬유지 ( 카본페이퍼 ) 시리즈 가스확산층은 필요한 생산 견고성과 스택 개발자 및 조립업체가 누릴 수 있는 탁월한 성능 특성을 조합하도록 설계되어 다음과 같이 개선된 특성을 가지며, PTFE를 5wt%로 처리한 기판 또는 PTFE를 5wt%로 처리한 미세다공성층(MPL)을 가진 부직포 카본지는 소수성 처리로 발수성을 부여하여 고다공성 탄소섬유 배킹의 침수를 방지하고 PEM 연료전지의 수분 관리를 효과적으로 지원합니다.

• 생산 로트 ( Lot ) 별 및 로트 ( Lot ) 내 균질성이 크게 향상되었고 전체 변동성은 ±10% ( 2시그마 )보다 우수

• 표면 평탄도가 크게 향상.

• 롤에서 결함 발생이 크게 감소

• 다양한 작동 조건에서 최고의 성능을 발휘



Sigracet GDL 시리즈의 제품 명명법의 첫 번째 문자는 기판 내 PTFE 중량 백분율(wt%)을 나타내며 두 번째 문자는 미세다공층(MPL)의 유형과 제형을 나타냅니다.

• AA - 부가성분이 없는 완전 흑연화 일반 탄소섬유 종이 ( Carbon Paper ) 기판 ( Substrate )

• BA - 5 wt% PTFE 함량의 소수성 기판.

• BC - 한 면에 표준 미세다공성 층(MPL)이 있는 소수성 기질 ( 5wt% PTFE ) 입니다.

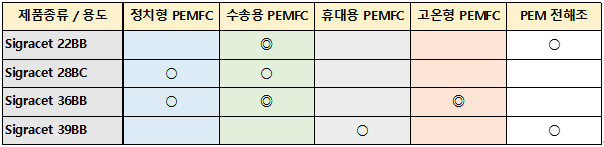

대표적인 제품으로 하기와 같이 4가지 제품을 소개하며 권장 적용/용도는 하기와 같습니다.

*. Sigracet 22BB는 총 두께는 215㎛ 이며 PTFE를 5wt%로 처리한 미세다공성층(MPL)을 가진 부직포 카본지입니다.
    ( Sigracet 29 BC는 단종되었으며 Sigracet 22 BB로 영구 교체되었습니다. )

*. Sigracet 28BC는 총 두께는 235㎛ 이며 PTFE를 5wt%로 처리한 미세다공층(MPL)을 가진 부직포 탄소지입니다.

*. Sigracet 36BB는 총 두께는 285㎛ 이며 PTFE를 5wt%로 처리한 미세다공층(MPL)을 가진 부직포 카본페이퍼 가스확산매체입니다.

*. Sigracet 39BB는 총 두께는 315㎛ 이며 PTFE를 5wt%로 처리한 미세다공층(MPL)을 가진 부직포 카본페이퍼 가스확산매체입니다.
    ( Sigracet 39 BC는 단종되었으며 Sigracet 39 BB로 영구 교체되었습니다. )

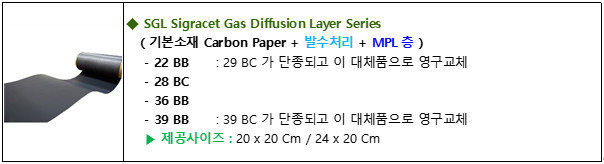

(2) 제품 종류



(3) 제품 사양 및 물성



(4) 참조자료

[ Sigracet GDLs 눌림 압력에 따른 두께 변화 ]



[ Sigracet GDLs 눌림 압력에 따른 가스 투과도 ]



[ Sigracet GDLs 눌림 압력에 따른 저항변화 ]
