(1) 제품설명

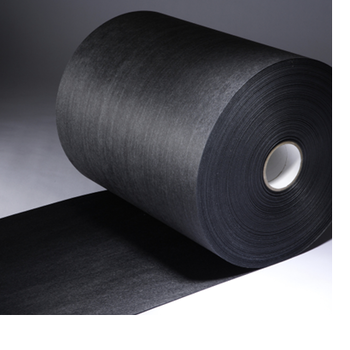

CeTech 카본클로스 ( Carbon Cloth ) 는 직조 탄소섬유 ( Wooven Carbon Fiber ) 로 기존 직조 탄소섬유인 가스확산층(GDL) 소재에 비해 경제적인 대안으로 매우 적합하며 종류는 하기의 두가지 모델이 있습니다.

[ W0S1011 모델 : 미세다공성층(MPL)이 없는 두께 380㎛ 제품 ]

발수처리를 하지 않은 무처리 카본클로스로 하기와 같은 장점이 있습니다.

*. 높은 압축성 ( 최대 100kg/cm² )
*. 자동화된 품질 관리 검사 시스템

[ W1S1011 모델 : 미세다공성층(MPL)이 있는 두께 410㎛ 제품 ]

발수처리 ( PTFE Wet proofed ) 와 미세다공층 ( MPL = Micro Porous Layer ) 이 있는 제품으로 하기와 같은 장점이 있습니다.

*. 정교한 코팅 기술을 적용한 안정적인 MPL 슬러리
*. 높은 압축성 ( 최대 100kg/cm² )
*. 자동화된 품질 관리 검사 시스템
*. 촉매 슬러리 투과 감소
*. "플러딩" 방지

본 제품을 적용하여 성능을 발휘할 효과적인 응용분야는 하기와 같습니다.

*. 애노드 / 캐소드에 가스확산층으로 적용 : 양성자/양이온 교환막 연료전지 ( PEMFC )
*. 애노드 / 캐소드에 가스확산층으로 적용 : 인산형 연료전지 ( PAFC )
*. 애노드 / 캐소드에 가스확산층으로 적용 : 직접 메탄올 연료전지 ( DMFC )
*. 캐소드에 가스확산층으로 적용             : 양성자/양이온 교환막 수전해조 ( PEMWE )

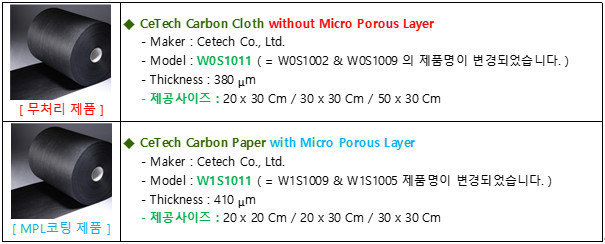

(2) 제품 종류



(3) 제품 사양 및 물성

 (※1) 샘플 폭 : 24.4 mm , 샘플 길이 : 45 mm , 그립 분리속도 : 6.35 mm/분
 (※2) 시험조건 : 300 cc , 0.1 ln2 오리피스 , CFY-030.
 (※3) 4-프로브 측정, 200 psi 미만의 압력에서 원형 (직경 50mm) 구리 도금 접점.



(4) 제품 성능예시

하기의 실험 데이터는 제조업체에서 다음 조건에 기반한 단셀 연료전지 실험 데이터이며 예시로 제공되었습니다.

< 실험 조건 >

* 활성 면적: 25cm²
*. 애노드 연료 및 유량 : 수소 1.5 SLPM
*. 캐소드 연료 및 유량 : 공기 2.5 SLPM
*. 애노드/캐소드 가습 온도 : 65°C
*. 연료전지 온도: 60°C
*. 배압: 없음
*. 개스킷 높이 : 260마이크로미터
*. MEA 유형 : 촉매코팅 멤브레인
*. 촉매 로딩량 : 애노드 Pt 0.1mg/cm² , 캐소드 Pt 0.3mg/cm²
*. 가스확산층 : 애노드 및 캐소드에 W1S1011 Carbon Cloth 가스확산층
