(1) 제품설명

전기화학 소자용 애노드 ( Anode ) 및 캐소드 ( Cathode ) 가스확산전극 ( GDE = Gas Diffusion Electrode )은 가스확산층 ( GDL = Gas Diffusion Layer )에 담지된 촉매로 구성됩니다. 가장 일반적으로 사용되는 촉매로는 탄소 담지 백금 및 백금/루테늄 촉매가 있으며, 이는 PEMFC ( 고분자전해질막 연료전지 ) 적용을 위한 촉매 분산과 활용을 최적화합니다. 연료전지용 전극은 일반적으로 연료전지 작동 중 플러딩(flooding) 문제를 줄이기 위해 소수성을 갖으며 가스확산전극 ( GDE )은 연료전지 막전극접합체 ( MEA = Membrane Electrode Assembly ) 의 제작 및 또는 연구에 필요합니다.

[ 카본클로스 가스확산전극 : Carbon Cloth GDE ]

직조 탄소천 기판 ( Carbon Cloth ) 과 Vulcan Carbon 지지 촉매에 20% ( 0.03 mg/Cm2 & 0.2 mg/Cm2 ) , 40% ( 0.3 mg/Cm2 ) , 60% ( 0.5 mg/Cm2 ) 백금을 사용한 전극입니다. 사용된 기체확산층 ( GDL ) 은 410 μm 두께의 MPL을 갖춘 탄소 천으로  CeTech사의 W1S1011 Carbon Cloth 를 표준품으로 사용하고 있으나 다른 기체확산층 ( GDL ) 소재도 커스텀으로 제작이 가능합니다.

( 수분 관리 및 멤브레인과의 접착력 향상을 위해 나피온 솔루션 코팅이 포함되어 있습니다. )

[ 카본페이퍼 가스확산전극 : Carbon Paper GDE ]

탄소섬유 종이 기판 ( Carbon Paper ) 과 Vulcan Carbon) 지지체에 20% ( 0.2 mg/Cm2 ) , 40% ( 0.3 mg/Cm2 ) , 60% ( 0.5 mg/Cm2 ) 백금을 사용한 전극입니다. 사용된 가스확산층 ( GDL )은 215 μm 두께의 SGL 사의 Sigracet 22BB 를 표준품으로 사용하고 있으나 다른 기체확산층 ( GDL ) 소재도 커스텀으로 제작이 가능합니다.

( 수분 관리 및 멤브레인과의 접착력 향상을 위해 나피온 솔루션 코팅이 포함되어 있습니다. )

[ 고함량 촉매 로딩 가스확산전극 : High Loading Catalyst GDE ]

높은 백금촉매 로딩의 가스확산전극 ( GDE ) 으로 백금 ( 플래티넘 ) 블랙 함량이 2.0mg/Cm² , 4.0 mg/Cm2 인 GDE가 있으며 일반적으로 성능과 효율이 중요한 응용 분야에 사용되며 구체적으로는 수소/공기 연료전지, 수소/산소 연료전지, 직접메탄올 연료전지(DMFC), 미생물 연료전지(MFC) 또는 고백금 로딩이 필요한 기타 전기화학 시스템에 사용하기 적합합니다.

기타 가스확산전극 ( GDE ) 으로 이종으로 융합된 백금 ( 플레티넘 ) 루테늄 블랙 함량이 2.0mg/Cm² , 4.0 mg/Cm2 인 GDE가 있으며 직접메탄올 연료전지 ( DMFC )에 가장 널리 사용되는 전극으로 백금 루테늄 ( PtRu ) 촉매는 메탄올 반응을 촉진하여 효율적인 DMFC를 생성하도록 설계되었습니다.

( 기판은 카본페이퍼 또는 카본클로스 모두 가능합니다. )

가스확산전극 ( GDE ) 의 커스텀 ( Custom ) 제작을 위하여서는 하기의 상세 사양이 필요합니다.

*. 기판 종류       : 카본페이퍼 또는 카본클로스 제품명
*. 크기              : 가로 x 세로
*. 로딩종류        : 백금 , 백금-루테늄
*. 로딩량           : mg/Cm2 , %



(2) 제품 종류

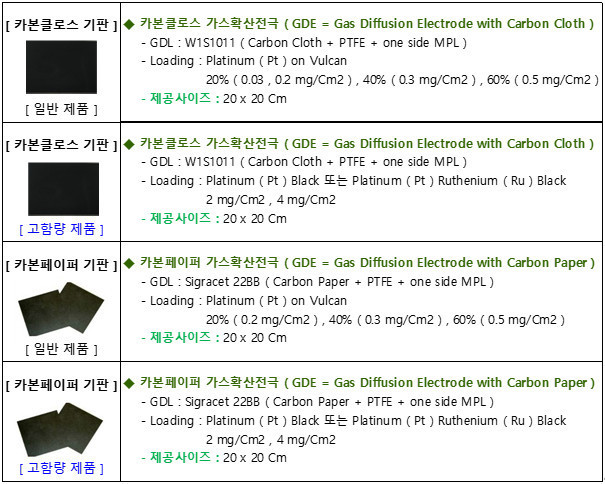

(3) 제품 사양 및 물성

[ 카본클로스 가스확산전극 / 일반제품 : Carbon Cloth GDE / General Pt Loading ]

[ 카본클로스 가스확산전극 / 고함량제품 : Carbon Cloth GDE / High Pt Loading ]

[ 카본페이퍼 가스확산전극 / 일반제품 : Carbon Paper GDE / General Pt Loading ]

[ 카본페이퍼 가스확산전극 / 고함량제품 : Carbon Paper GDE / High Pt Loading ]
