(1) 제품설명

가스켓 = 가스킷 = 개스킷 = 개스켓 ( Gasket ) 은 기체 및 액체의 누출을 막는 고정용 씰링재로 주로 각종 기기의 접합부, 배관 플랜지 등 정지 부분의 기밀성, 액밀성을 유지하기 위해 사용됩니다. 가스켓은 접촉면과 밀착되는 탄력성, 압력에 견딜 수 있는 내압성, 내열성 ( 내한성 , 내후성 ), 내화학성 및 내약품성, 내유성과 장기 안정성, 간단하게 분리할 수 있는 메인터넌스성 등의 성능이 필요하며 전기화학 ( 연료전지 및 전해조 등 ) 셀/스택/구조체 및 기타 각종 지그에 적용할 수 있는 다양한 종류의 소재와 두께의 제품을 아래에 소개드립니다.

[ Silicone Gasketing / 실리콘 가스켓 ]

연료전지 ( Fuel Cell ) 셀 / 스택 / 구조체의 실링 목적으로 사용되는 30 x 30cm ( 기타 사이즈는 문의 ) 의 얇은 실리콘 고무 가스켓입니다. 넓은 온도 범위 ( - 60 ~ 250 ℃ ) 에서 유연성을 유지하고 부드러워 다른 고무보다 뛰어난 적응성을 제공하며 약간의 눌림량도 있어 높은 온도 환경 적용의 중저압의 실링에 적합합니다. 또한 실리콘을 코팅한 유리섬유 ( Silicone Coated Glass Fiber ) 제품은 내구성과 온도 특성이 우수하여 보강재 및 실링재로 사용됩니다.

< EPDM Gasketing / 이피디엠 가스켓 >

EPDM ( Ethylene Propylene Diene Monomer = 에틸렌 프로필렌 디엔 모노머 ) 고무 시트로 수소 및 직접메탄올 연료전지 모두에 탁월한 밀봉 효과를 제공합니다. 사용 온도 범위는 ( - 45 ~ 180 ℃ ) 로 에서 필요한 적정 압축력을 제공하고 잠재적인 연료 누출을 차단하여 효율을 극대화하며 강도가 뛰어나 충격 흡수력이 뛰어나고 수명이 길고 햇빛, 오존, 물에 대한 내성이 뛰어나고 우수한 전기 절연성, 압축 변형율, 및 저온 특성, 화학 물질에 대한 내성이 있으며 EPDM 고무는 과산화수소 경화 처리되어 내열성이 더욱 강화되었습니다. ( ASTM D2000 CA를 준수하고 단, 난연성은 낮습니다. )

[ Teflon Gasketing / 테프론 가스켓 ]

테프론 = 테플론® 불소수지로 제작된 PTFE( Poly Tetra Fluoro Ethylene = 폴리 테트라 플루오로에틸렌 ) 필름은 압력 하에서도 압축되지 않고 내구성이 뛰어나며 쉽게 제거되며 견고하여 막전극접합체 ( MEA = Membrane Electrode Assembly ) 의 과도한 압축을 방지하고 더 높은 밀봉 압력을 얻을 수 있습니다. 테프론은 가장 잘 알려진 절연체 중 하나이며 화학적으로 불활성으로 작동 온도는 – 200 ~ + 280 ℃ 까지이며 FDA 승인을 받았습니다.

또한 PTFE 테프론을 코팅한 유리섬유 ( PTFE Teflon Coated Glass Fiber ) 제품은 내구성과 온도 특성이 우수하여 보강재 및 실링재로 사용됩니다.

그리고 다른 테프론으로 FEP ( Fluorinated Ethylene Propylene ) 와 PFA ( Per Fluoro Alkoxy ) 가 있으며 FEP 는 저마찰성 , PFA 는 우수한 내구성과 내화학성이 우수합니다. 따라서 내화학성, 내구성이 필요한 경우 PFA 나 FEP 제품이 선호되며 가스켓, 팩킹용도로는 PTFE 제품을 권장드립니다.

[ Kapton Polyimide Gasketing / 폴리이미드 가스켓 ]

폴리이미드 ( PI = Polyimide ) 가스켓/필름은 광범위한 온도에서 우수한 물리적 전기적 기계적 특성을 갖고 있으며 내열성을 요구되는 전기화학 구조체의 적용과 전지전자 부품에 매우 유용합니다. 실리콘 접착제를 사용한 Kapton®(폴리이미드) 가스켓은 뛰어난 유전 강도, 고온 저항성, 내화학성을 갖추고 있으며, 찢어짐, 관통, 마모에 강합니다.



(2) 제품 종류

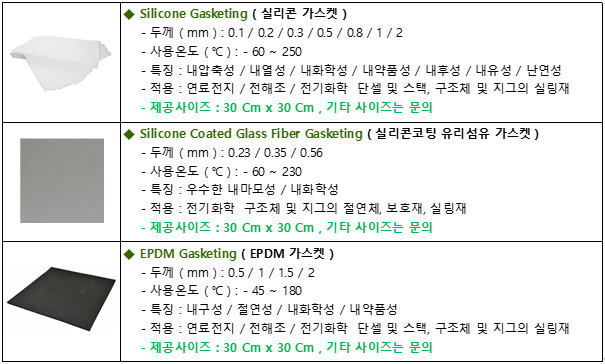

[ 실리콘 가스켓 & EPDM 가스켓 ]

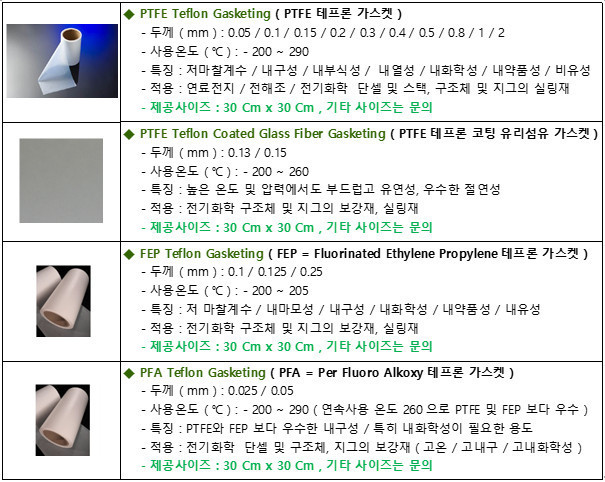

[ 테프론 ( PTFE / FET / PFA ) 가스켓 ]

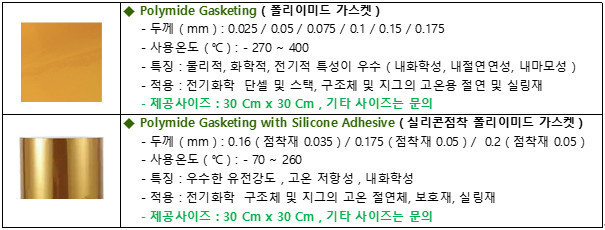

[ 폴리이미드 가스켓 ]



(3) 참조자료

하기에 가스켓 적용 사례 ( 25 % 압축을 목표 ) 를 참조 바랍니다. ( 단 가스켓의 두께가 압축에 따라서 변경되지 않는 것을 전제로 한 경우입니다. )
