(1) 제품설명

평가용 셀 지그 ( Test Cell Fixture ) 는 연료전지 MEA ( 막전극접합체 / 막전극조립체 Membrane Electrode Assembly ) 나 전해조 CCM ( 촉매코팅 멤브레인 Catalyst Coated Membrane ) 등의 테스트에 필요한 모든 외부 하드웨어가 포함된 완벽한 세트입니다. 평가용 셀 지그에는 보호 하우징, 가스 분리 및 분배를 위한 분리판 ( 바이폴라 플레이트 Bi-Polar Plate = 세퍼레이터 Separator ) , 생성된 전류를 모으는 집전판 ( Current Collector = 금도금 금속판 ), 막 보호 및 실링을 위한 가스켓 ( 개스킷 = Gasket ), 효율적인 흐름 및 활용을 위한 기밀 튜빙 ( 배관 Tubu ) 과 연결 피팅 ( Fitting ) 이 포함됩니다.

나라셀텍㈜ 에서 설계 및 제작, 공급이 가능한 셀 지그의 종류는 하기와 같습니다.

*. PEMFC ( 고분자전해질막 연료전지 = Polymer Electrolyte Membrane Fuel Cell ) 셀 / 스택 지그
*. 강제 대류식 ( Convection Type ) PEMFC 셀 지그
*. DMFC ( 직접메탄올 연료전지 ) 셀 지그
*. AEMFC ( 음이온막 연료전지 ) 셀 지그

*. PEMWE ( 고분자전해질막 전해조 ) 셀 지그
*. AEMWE ( 음이온막 전해조 ) 셀 지그
*. CO2 전해셀 ( COP2 Electrolysis ) 셀 지그

*. 가시화 셀 지그 ( Transparent Cell )
*. In-Situ 셀 지그
*. 국부전류밀도 측정 셀 지그

*. SOFC ( 고체산화물 연료전지 ) / SOEC ( 고체산화물 전해조 ) 코인형 ( Coin Type ) 셀 지그
*. SOFC / SOEC 평판형 ( Planner Type ) 셀 지그

*. EHC ( Electrochemical Hydrogen Compressor = 전기화학적 수소펌프 ) 셀 지그

*. 기타 전기화학 셀 지그

*. 플로 ( Flow ) 전지 셀 지그

*. 기타 이차전지 셀 지그



(2) 제품 종류

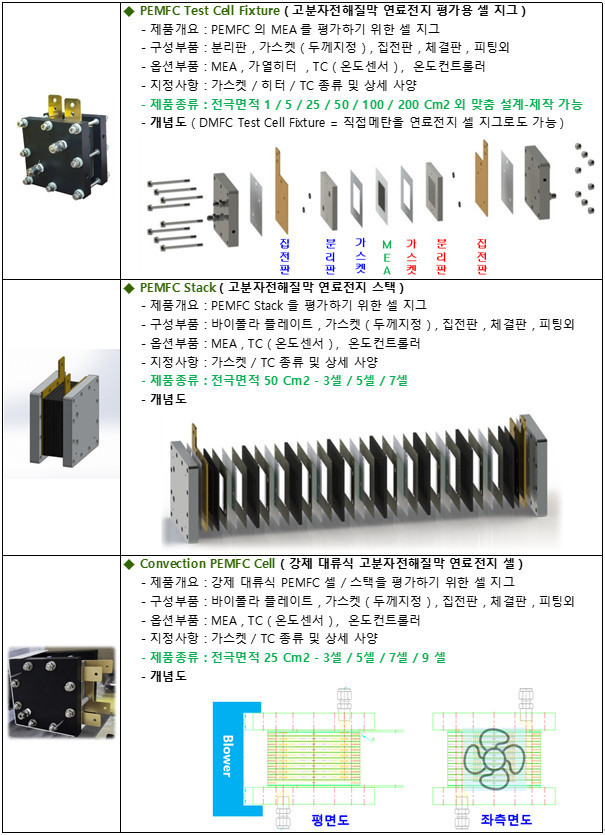

[ PEMFC Cell Test Fixture = 고분자전해질막 연료전지 시험 셀 지그 ]

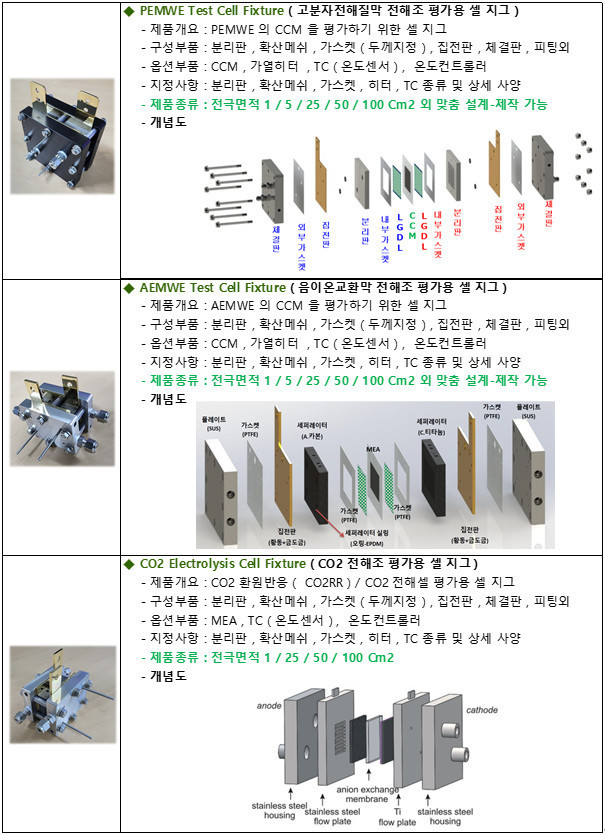

[ Water Electrolysis Cell Test Fixture = 수전해 시험 셀 지그 ]

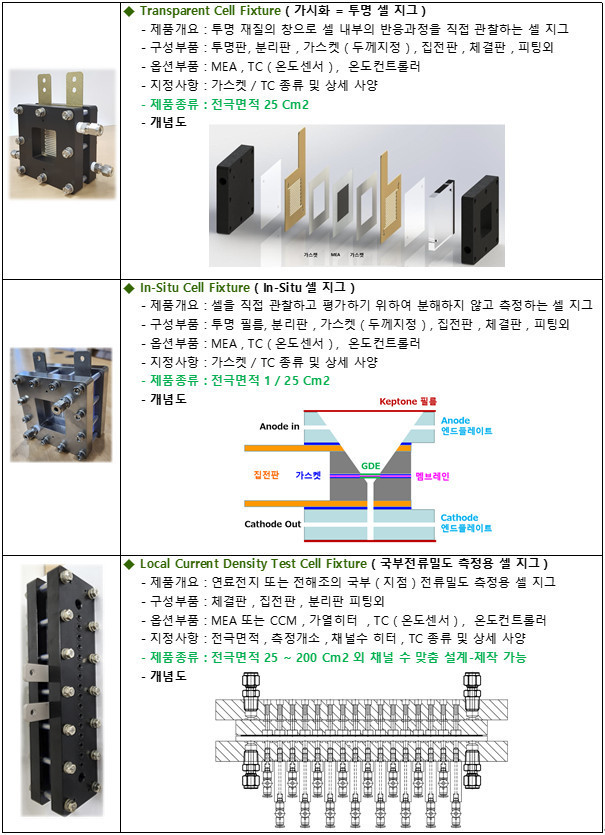

[ Transparent & In-Situ Cell Test Fixture = 가시화 & In-Situ 셀 시험 지그 ]

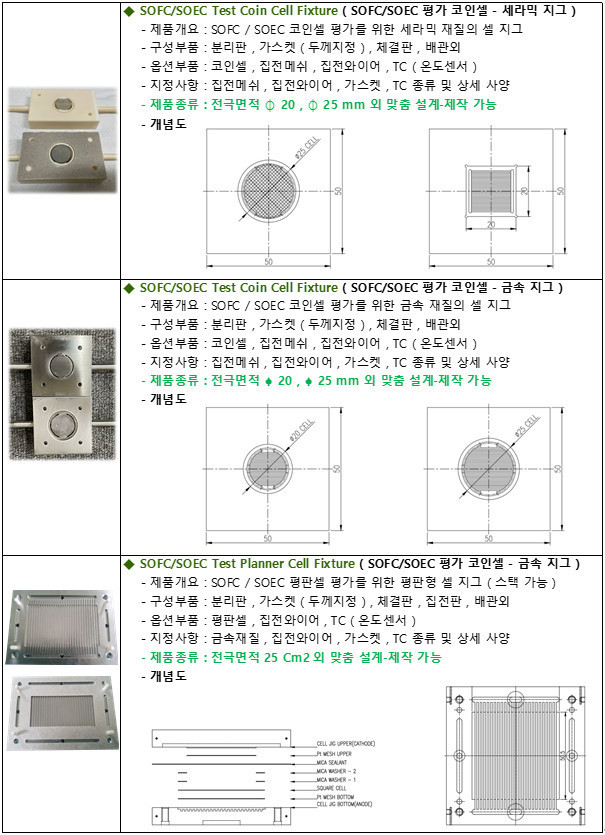

[ SOFC / SOEC Cell Test Fixture = 고체산화물 연료전지 / 전해조 셀 시험 지그 ]

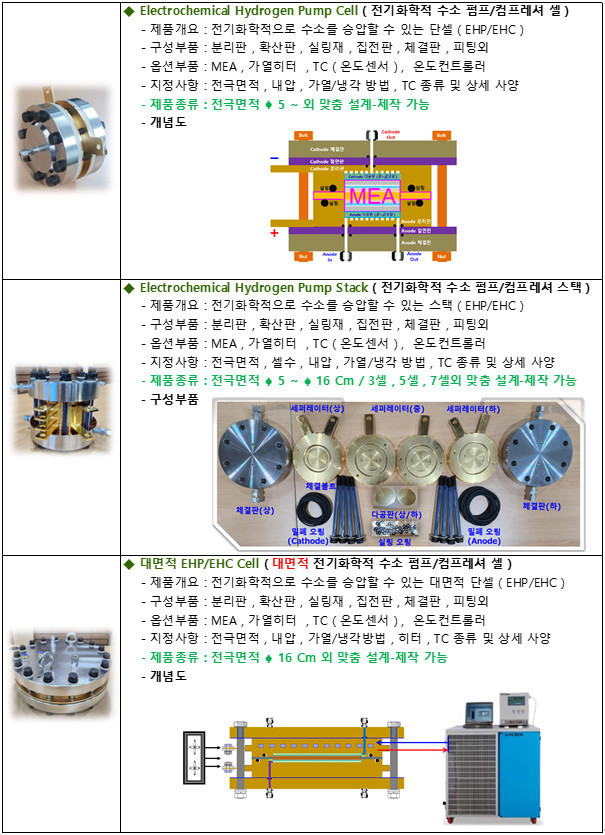

[ EHP / EHC Cell Test Fixture = 전기화학적 수소펌프 / 수소컴퓨레셔 셀 시험 지그 ]

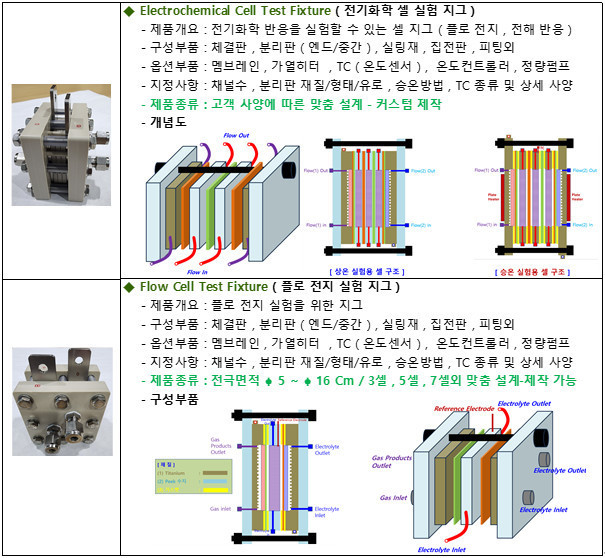

[ Electrochemical Cell & Flow Cell Test Fixture = 전기화학 셀 & 플로 셀 시험 지그 ]
