1. 측정지그 개요

LIB (Lithium Ion Battery)의 고용량화를 위한 Advanced LIB용으로 양극 활물질과 음극 활물질이나 바인더의 개발이 활발하게 이루어지고 있고 Post LIB용으로 단기적으로는 리튬 메탈 전지, 장기적으로는 리튬 에어 전지나 리튬 황 전지 등에 고체 전해질을 적용한 차세대 이차전지의 개발이 진행되고 있어 이러한 연구 개발에 필수불가결한 전지 팽창의 평가 방법의 확립이 필요하다. 셀의 충 방전을 실시하면서 in-situ에서 전지 팽창의 변이와 하중을 측정하는 시스템이 개발되어 셀의 충방전에 따라 두께가 증가 및 감소하는 팽창 수축을 in-situ로 평가 가능하고 그 변위량과 하중을 정확하게 정량화가 가능하면서 다수를 셀을 동시에 작은 공간에서 효율적으로 평가할 수 있는 방법으로 간이 측정지그를 제안한다.

2. 간이 측정지그 적용방법

(1) 변위/하중 지그를 이용하여 ( 변위센서 및 로드셀 적용 ) 정확한 변위/하중의 변화 연구 및 가압력 별로 충방전시의 변동변위 및 하중을 파악
(2) 간이지그 & 조립지그 ( 변위/하중 지그를 통한 데이터를 근거로 실험 가압량 설정 ) 를 이용하여 다수의 셀을 챔버 내에서 동시에 실험

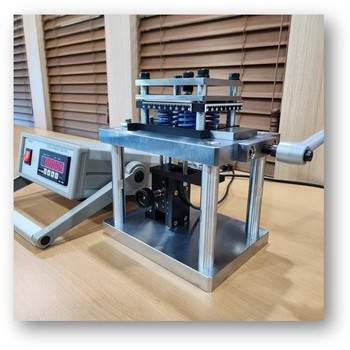

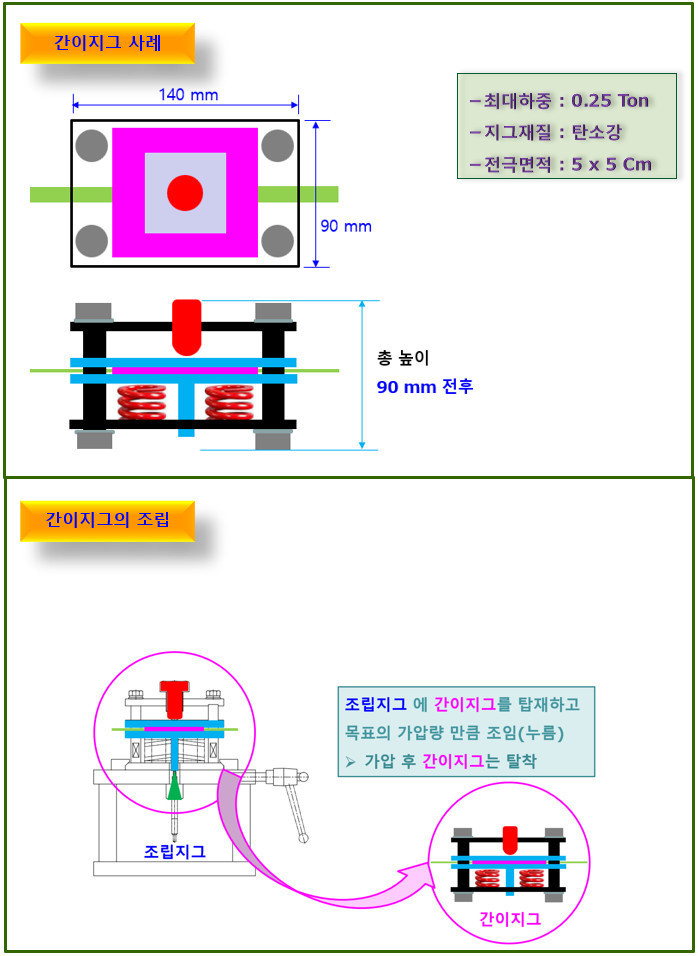

3. 간이 측정지그 사례 및 조립지그

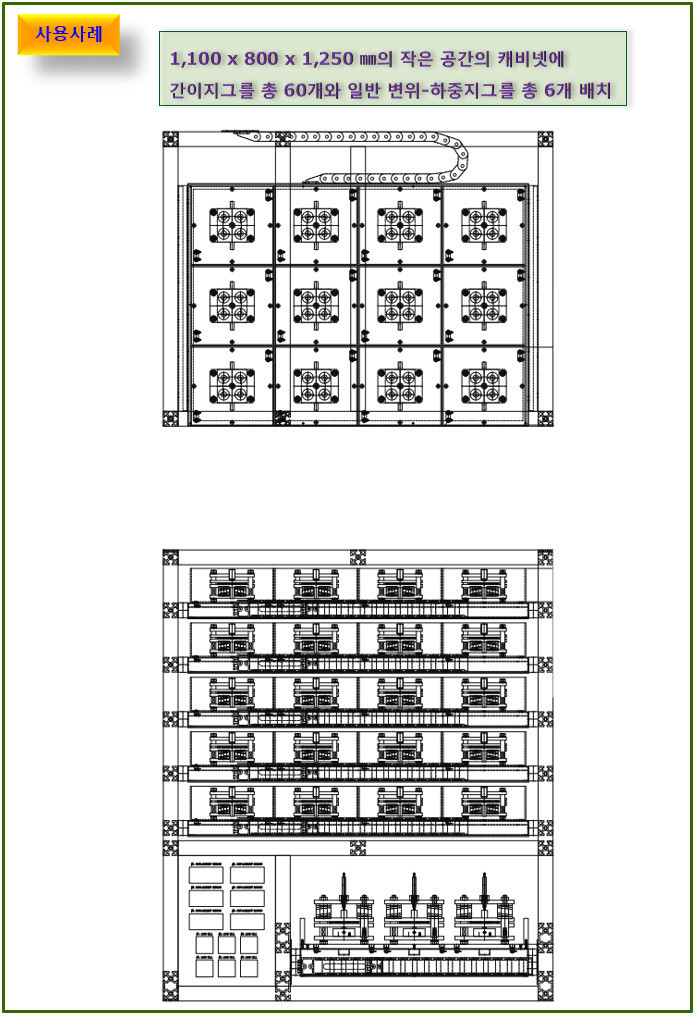

4. 간이지그의 사용사례
