1. 장치개요

전고체전지 ( 음극 / 고체전해질 / 양극 ) 를 지그에 장착하고 가압력 조절볼트를 이용하여 가압력을 조절할 수 있으며 가압력은 로드셀에서 읽어 로드셀 인디케이터에 출력되므로 실시간으로 가압력을 정량적 수치로 확인이 가능하다. 또한 가압력을 변화시켜 가면서 Potentiostat와 Galvanostat 를 이용하여 충방전시험과 EIS (전기화학적 특성) 분석도 가능하다.

2. 측정항목

(1) 전고체전지의 가압력 조정 ( 가압볼트 이용 )
(2) 전고체전지의 가압력 측정 및 표시 ( 정량적 수치 )
(3) 충방전에 따른 가압력 변화 측정 ( 로드셀 이용 ) 및 표시 ( 디지털 인디케이터 이용 )
(4) 가압력 데이터모니터링 ( 데이터로거 또는 데이터로깅 프로그램 - 16 Ch )
(5) 전기화학 EIS 분석
(6) 기타 : 필요에 따라서 온도 센싱

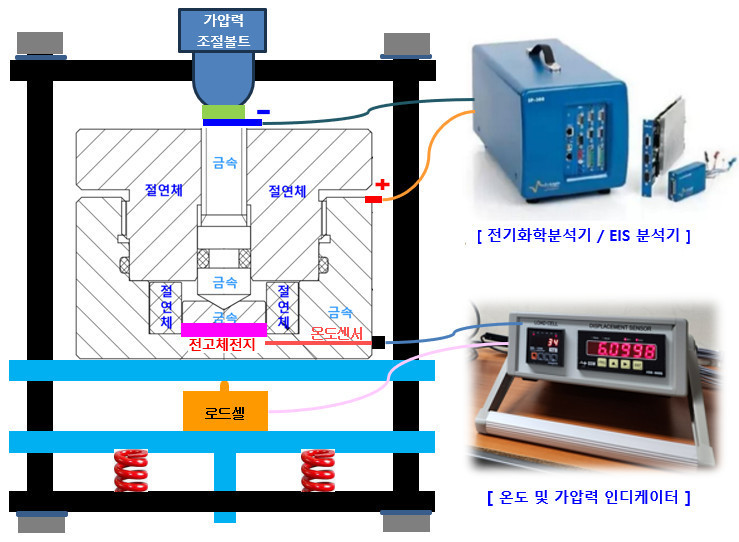

3. 장치 구성 및 형태

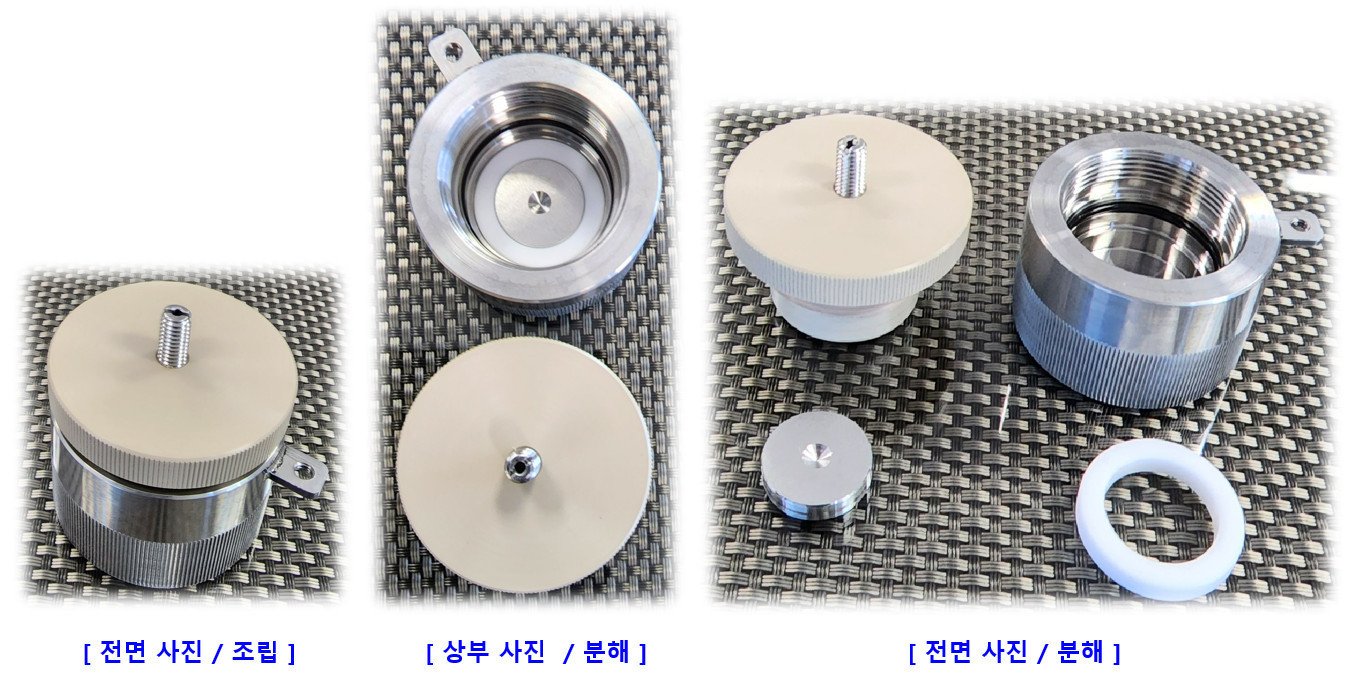

4. 전고체전지 ( 음극 / 전해질 / 양극 ) 장착용 지그
